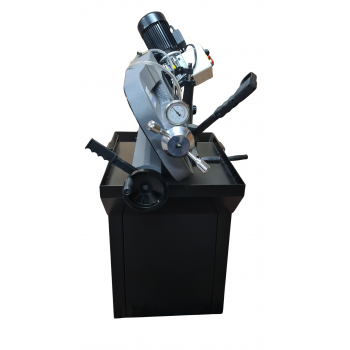

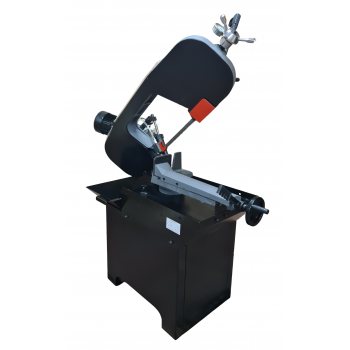

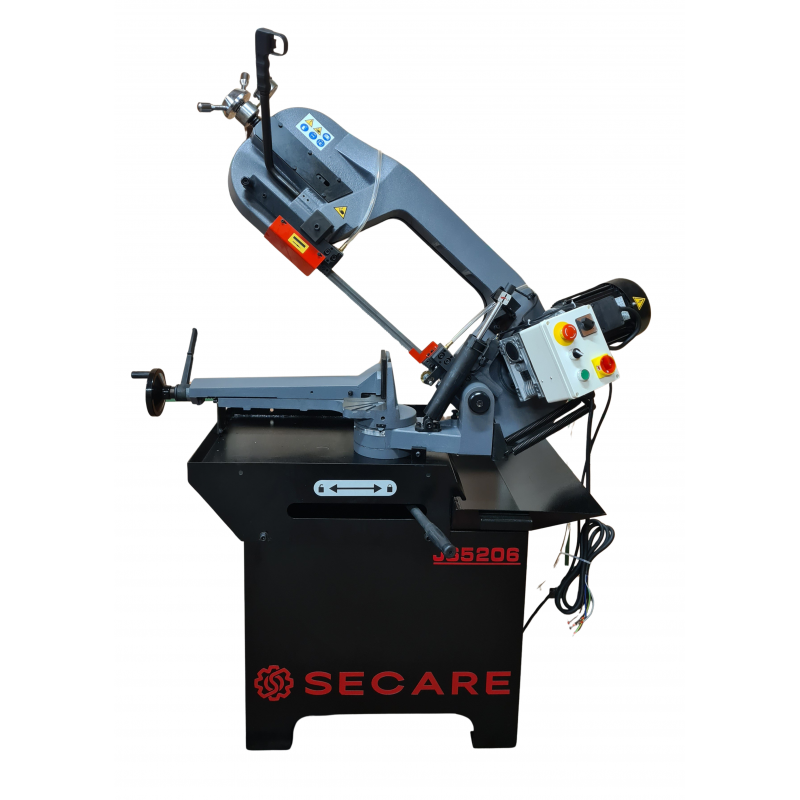

Pásová píla HBS260 s tensometrom

Popis

Pásová píla HBS260 je určená na presné a efektívne rezanie rúr, profilov a tyčového materiálu. Vďaka univerzálnemu využitiu je vhodná do zámočníckych aj výrobných dielní, kde sa kladie dôraz na presnosť, kvalitu rezu a rýchlosť práce. Stroj je vybavený otočným ramenom v rozsahu 0–60° a robustná konštrukcia zabezpečuje tichý a stabilný chod. Praktickým doplnkom je odnímateľná nádoba na triesky pre jednoduchú údržbu.

Horizontálna kovová pásová píla s otočným ramenom umožňuje rezanie materiálu kolmo aj pod uhlom v rozsahu od 0 do 60°. Podávanie materiálu môže prebiehať manuálne alebo pomocou mechanického zariadenia, pričom samotný posuv je automatický. Karbidové vodiace lišty v kombinácii s ložiskami zabezpečujú presné vedenie pílového pásu, vyššiu kvalitu rezu a dlhšiu životnosť pásu aj stroja. Súčasťou je chladiace čerpadlo s uzavretým okruhom chladiacej kvapaliny.

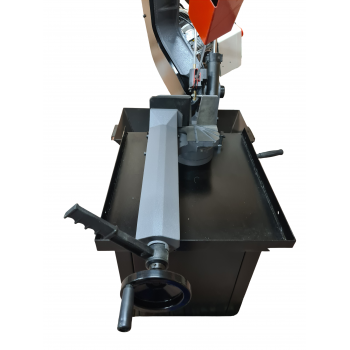

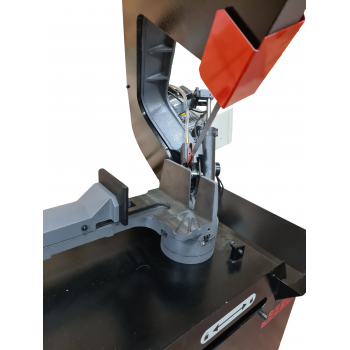

Masívne liatinové rameno spolu s 27 mm širokým pílovým pásom umožňuje efektívne rezanie profilov aj plných materiálov, a to pri kusovej aj viacsériovej výrobe. Zverák je umiestnený v nastaviteľnom lôžku a vybavený rýchloupínacím mechanizmom. O presnosť a priamosť rezu sa starajú centrálne karbidové vodiace prvky so systémom valivých ložísk.

 Horná časť základne je tvarovaná ako vaňa na zachytávanie chladiacej kvapaliny a triesok vznikajúcich počas rezania. Na podnoži je upevnený liatinový pracovný stôl s otočným ramenom a ovládacím panelom umiestneným priamo na ramene. Rezanie prebieha pohybom pásu a plynulým spúšťaním ramena, pričom rýchlosť klesania je regulovaná hydraulickým pohonom.

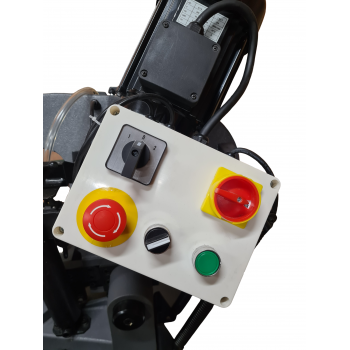

 Ovládací panel umožňuje nastavenie rýchlosti posuvu a výber z dvoch rýchlostí rezného pásu – 35 alebo 70 m/min. Po dokončení rezu sa pohon pásu automaticky vypne. Bezpečnosť obsluhy zabezpečujú ochranné kryty a mikrospínače, ktoré zastavia stroj po ukončení rezania alebo pri otvorení krytu. Dodatočnú ochranu poskytuje automatické vypnutie pri pretrhnutí rezného pásu.

Technické parametre:

• Rozmer rezného pásu: 2500 × 27 × 0,9 mm

• Napínanie pásu: mechanické (manuálne)

• Rýchlosť rezného pásu: 35 / 70 m/min

• Nastavenie sklopenia ramena: plynulé, hydraulický pohon

• Výška základne zveráku: 860 mm

• Priemer pílového kolesa: 300 mm

• Uhol sklopenia rámu píly: 0–60°

• Napájanie: 3-fázové, 400 V

• Výkon hlavného motora: 1,1 / 1,5 kW

• Výkon motora chladiaceho čerpadla: 0,05 kW

• Rozmery s podstavcom: 150 × 80 × 140 cm

• Hmotnosť: brutto / netto – 210 / 180 kg

• Rúra:
         0°- 230 mm
         45°- 170 mm
         60°- 105 mm

         Profil:
         0°- 260x170 mm
         45°- 170x220 mm
         60°-105x130 mm

        Jokel:
        0°- 220x220 mm
        45°- 170x170 mm
        60°- 105x105 mm

• Výhody používania pásovej píly HBS260:

• Vysoká presnosť rezu vďaka karbidovému vedeniu pásu a stabilnej liatinovej konštrukcii.

• Možnosť uhlového rezania (0–60°) bez nutnosti otáčania materiálu, čo šetrí čas aj námahu.

• Automatický posuv s hydraulickou reguláciou, ktorý zabezpečuje plynulé a rovnomerné rezanie.

• Dve rýchlosti rezného pásu (35 / 70 m/min) umožňujú prispôsobenie rôznym materiálom.

• Bezpečná a spoľahlivá prevádzka vďaka ochranným krytom, mikrospínačom a automatickému vypnutiu

• Pre koho je určená pásová píla HBS260:

• Pásová píla HBS260 je určená pre zámočnícke, výrobné a servisné dielne, ktoré vyžadujú presné, spoľahlivé a efektívne rezanie kovových materiálov.
