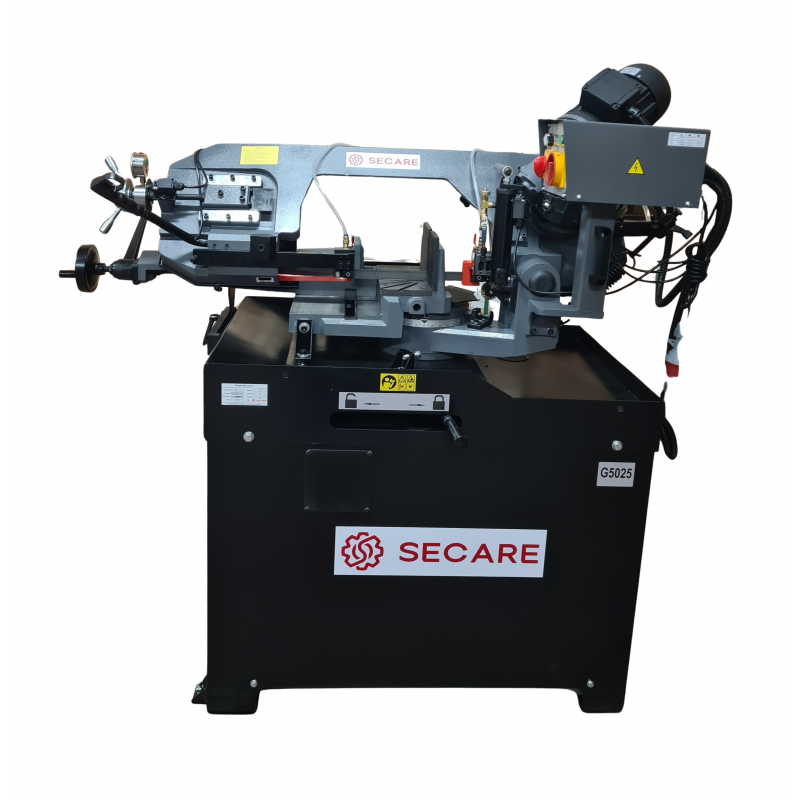

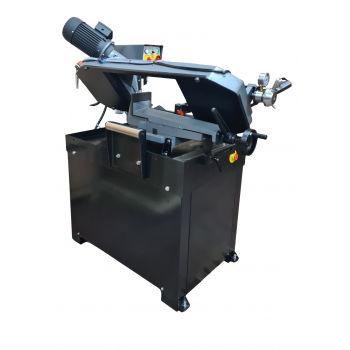

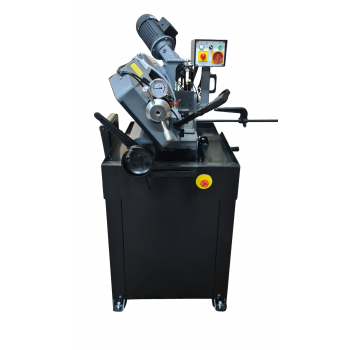

Pásová píla G5025 s tensometrom

Popis

Pásová píla G5025 s hydraulickým pohonom, chladiacim systémom a otočným ramenom v rozsahu od ľavých 45° do pravých 60° má široké uplatnenie všade tam, kde je rozhodujúca presnosť, kvalita a rýchlosť rezu. V kombinácii s kvalitnými pílovými pásmi renomovanej nemeckej výroby je ideálna pre profesionálne použitie.

Vodidlá pílového pásu sú vybavené tvrdokovovými platňami zo spekaných karbidov a systémom valivých ložísk. O vysokú presnosť a priamosť rezu sa starajú stredové karbidové vodidlá.

Stroj s CE certifikáciou umožňuje rezanie kolmo na os rezaného materiálu alebo pod ľubovoľným uhlom v rozsahu -45° až +60°. Posuv pri rezaní zabezpečuje hydraulický valec. Stroj je vybavený účinným chladiacim čerpadlom s uzavretým okruhom chladiacej kvapaliny. Odrezaný materiál môže byť podávaný ručne alebo pomocou externého podávacieho zariadenia.

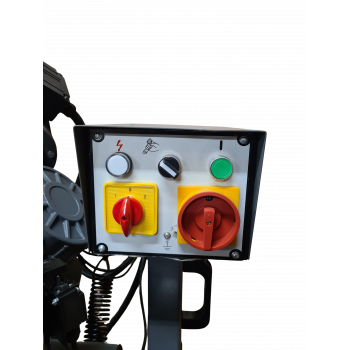

Spustenie stroja prebieha stlačením štartovacieho tlačidla a nastavením rýchlosti rezania. Po dokončení rezu sa stroj automaticky zastaví. Materiál sa podáva ručne. Vďaka pevnej konštrukcii je vhodný pre kusovú aj hromadnú výrobu a umožňuje rezanie nehrdzavejúcej ocele, nástrojovej ocele, plných materiálov aj profilov.

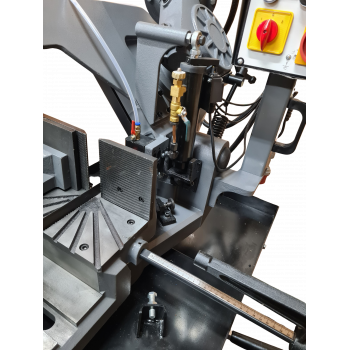

Rameno stroja je vyrobené z masívnej liatiny. Použitý rezací pás so šírkou 27 mm umožňuje efektívne viacsériové rezanie profilov aj plných materiálov. Zverák je uložený v polohovateľnom lôžku a je vybavený rýchloupínacím mechanizmom.

Rameno je vybavené automatickým snímačom napnutia pásu a je naklonené o 25°, čo výrazne zvyšuje životnosť rezacieho pásu. Na spodnej časti ramena sa nachádza čistiaca kefka, ktorá zabezpečuje čistotu a správnu funkciu pásu.

Pohon stroja je realizovaný cez bezúdržbovú šnekovú prevodovku. Stroj je vybavený trojfázovým motorom s dvojitým vinutím a dvomi rýchlosťami rezania 35 a 70 m/min. Motor má tepelnú ochranu proti prehriatiu.

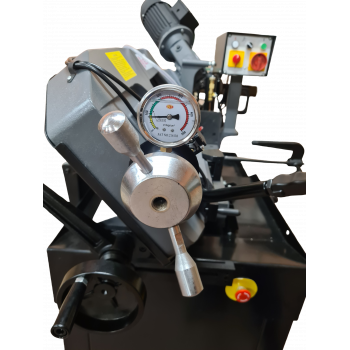

Píla je vybavená tenzometrom – snímačom napnutia rezacieho pásu a systémom automatického vypnutia v prípade pretrhnutia pásu, čo zvyšuje bezpečnosť obsluhy.

Technické parametre:

Min. rezný priemer: Ø 5 mm
Min. dĺžka materiálu vo zveráku: 100 mm
Vzdialenosť základne zveráku od zeme: 765 mm
Rozmery rezného pásu: 2715 × 27 × 0,9 mm
Celkový výkon: S1 100 %: 1,5 kW; S6 40 %: 2,1 kW
Rýchlosť pásu: 36 / 72 m·min⁻¹
Rozmery balenia: 1600 × 720 × 1050 mm
Rozmery: 1055 × 745 × 1850 mm
Hmotnosť: 350 kg / 370 kg

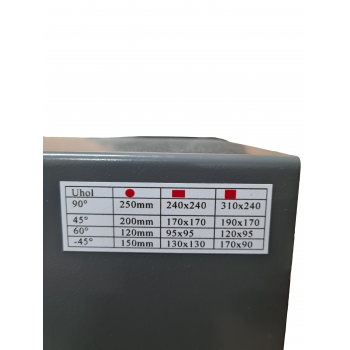

Rúra:

• 0°:  250 mm
• 45° (vpravo): 200 mm
• 45° (vľavo): 150 mm
• 60°: 120 mm

Profil:

• 0° : 310 × 210 mm
• 45° (vpravo): 200 × 140 mm
• 45° (vľavo): 170 × 90 mm
• 60° : 120 × 95 mm

Jokel:

• 0° : 240 × 240 mm
• 45° (vpravo): 180 × 180 mm
• 45° (vľavo): 150 × 150 mm
• 60° : 100 × 100 mm

Výhody požívania:

• Vysoká presnosť a priamosť rezu vďaka karbidovým vodidlám a stabilnej konštrukcii
• Rýchle a plynulé rezanie zabezpečené hydraulickým posuvom a dvojrýchlostným motorom
• Možnosť rezania pod uhlom –45° až +60°, čo zvyšuje univerzálnosť použitia
• Dlhá životnosť rezacieho pásu vďaka automatickému snímaču napnutia a naklonenému ramenu
• Bezpečná prevádzka – automatické vypnutie pri pretrhnutí pásu a tepelná ochrana motora
• Široké využitie materiálov – plné materiály, profily, nerezová aj nástrojová oceľ
• Vhodná pre kusovú aj sériovú výrobu, ideálna do dielní aj výrobných prevádzok

• Nízke prevádzkové náklady vďaka bezúdržbovej šnekovej prevodovke a uzavretému chladiacemu okruhu

• Pre koho je určená pásová píla G5025:

• Táto pásová píla je určená pre profesionálne dielne, zámočnícke a strojárske prevádzky, ktoré vyžadujú presné, rýchle a spoľahlivé rezanie kovových materiálov v kusovej aj sériovej výrobe.
